一、說明：

裝設用量控制設備，未來可針對電燈及冷氣設備之所有電器執行用量控制，以避免超出用量。 可在教室或是宿舍、辦公地點安裝感應式節電讀卡機，以高科技感應卡控制電源開關，以方便依使用時間長短來計算電費的『以時間計價』方式，或配合數位電子式電錶依使用電度數來『以量計價』的方式，以期達到使用者付費及用電合理化的機制，並可兼顧節約能源及節能減碳的理想。

二、功能特性 :

    1.    使用與悠遊卡相同等級的Mifare感應卡片，不會有IC卡接觸不良問題。
    2.    卡片採用特殊演算方式安全性高。
    3.    具7字*2行背光液晶中文顯示器，做訊息顯示。
    4.    可顯示使用時間、度數、扣款金額，卡片餘額等相關訊息。
    5.    可設定至小數點下兩位的度數單位。(使用數位電表時)
    6.    可設定最低餘額，提醒使用者餘額不足。
    7.    可設定卡機讀取卡片之最高上限額度，超過設定額度，卡機不動作。
    8.    透過設定鍵盤可彈性設定最低餘額、最高上限額度、卡機編號等相關設定。
    9.    停電或斷電時，卡機資料不流失。
    10. 餘額不足時，具備蜂鳴器可發出提示音提醒使用者。
    11. 具使用歷史消費記錄，配合軟體可查詢統計列印等相關資料。

三、系統架構圖

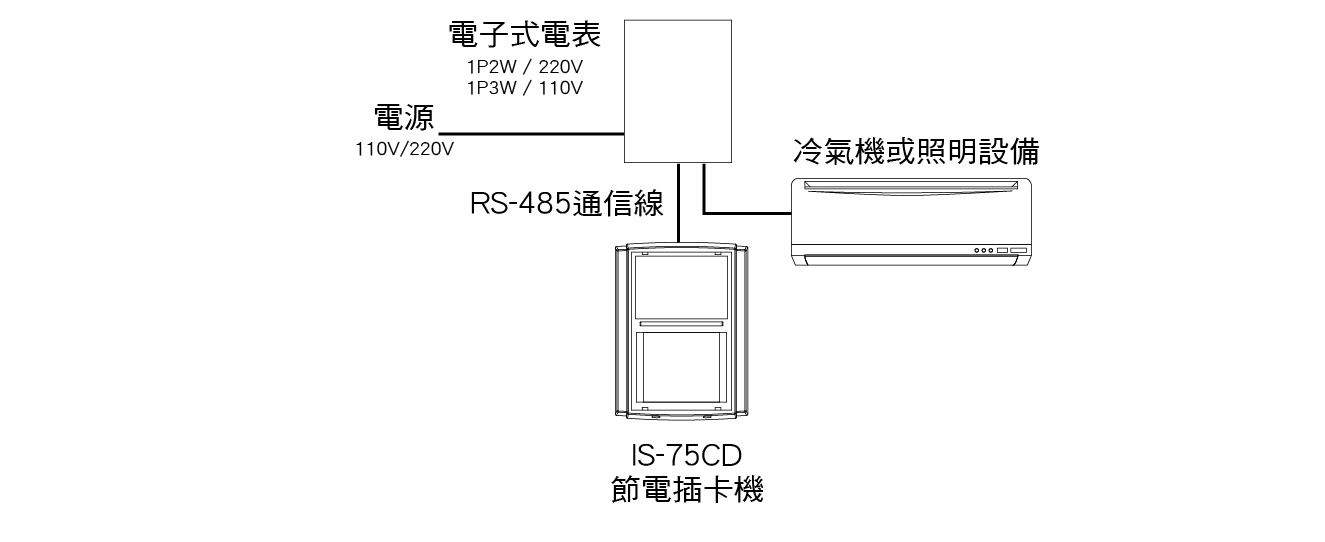

3.1.1依用電度數來扣儲值卡片餘額架構

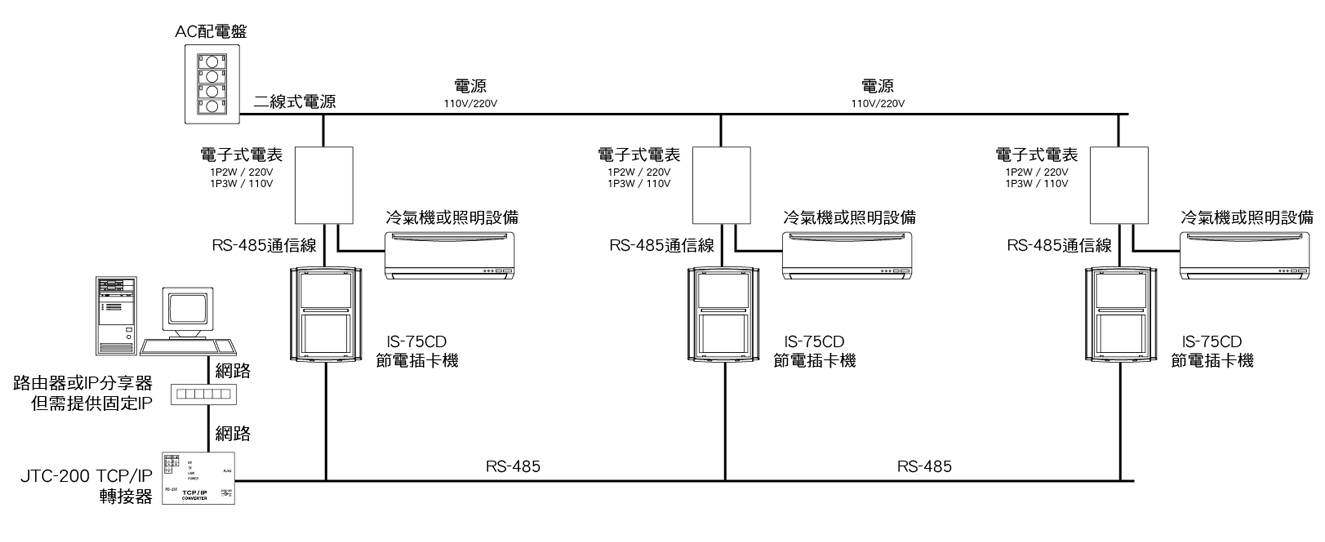

3.1.2依用電度數來扣儲值卡片餘額連線架構

3.1.3說明

結合數位電子式電錶依使用電度數來『以量計價』的方式係感應讀卡機透過RS-485通訊埠與電子式電錶溝通，讀取用電量後，依設定扣除單位扣除卡片金額的方式，依使用量扣款的方式，對使用者及提供者而言最為公平，重點是必須增加數位電子式電表。

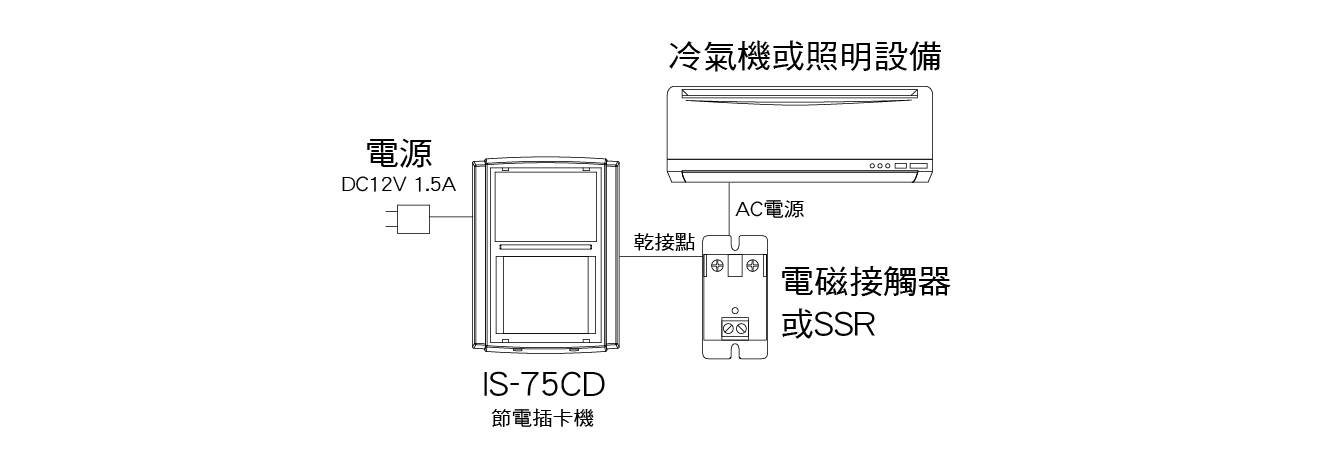

3.2.1依使用時間來扣儲值卡片餘額架構

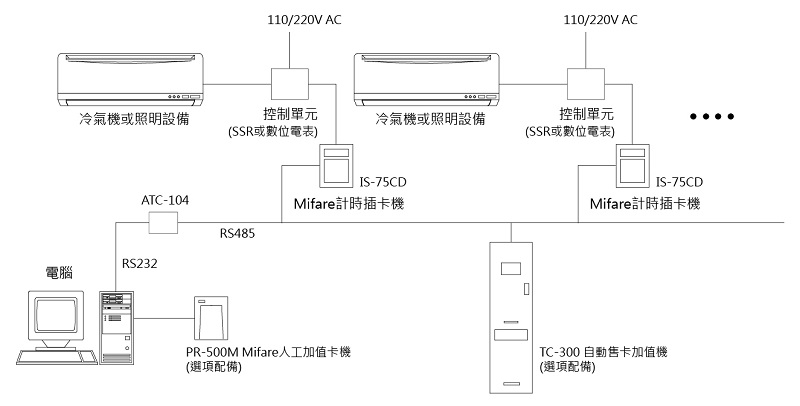

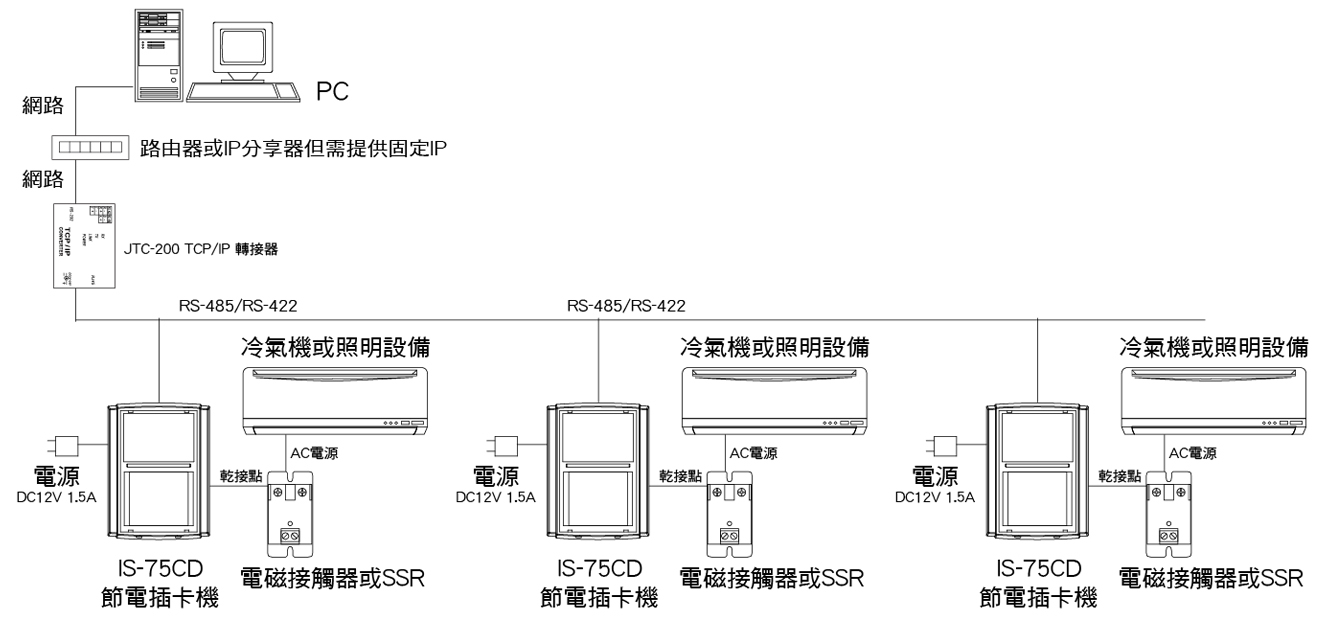

3.2.2依使用時間來扣儲值卡片餘額連線架構

3.2.3說明:

IS-75CD節電插卡機裝至於室內，直接接受Mifare 儲值卡插入後，判定有值，啟動IS-75CD節電插卡機的繼電器，觸發電磁接觸器或SSR，可啟動冷氣或照明，IS-75CD節電插卡機，會依卡片至於節電插卡機內的時間定時或計次扣除固定卡片內值，當卡片無值或抽離卡片時會啟動另一個繼電器，關閉電磁吸附器或SSR切斷冷氣或照明電源。※卡機可彈性調整扣除卡片的單位及扣除的單位時間

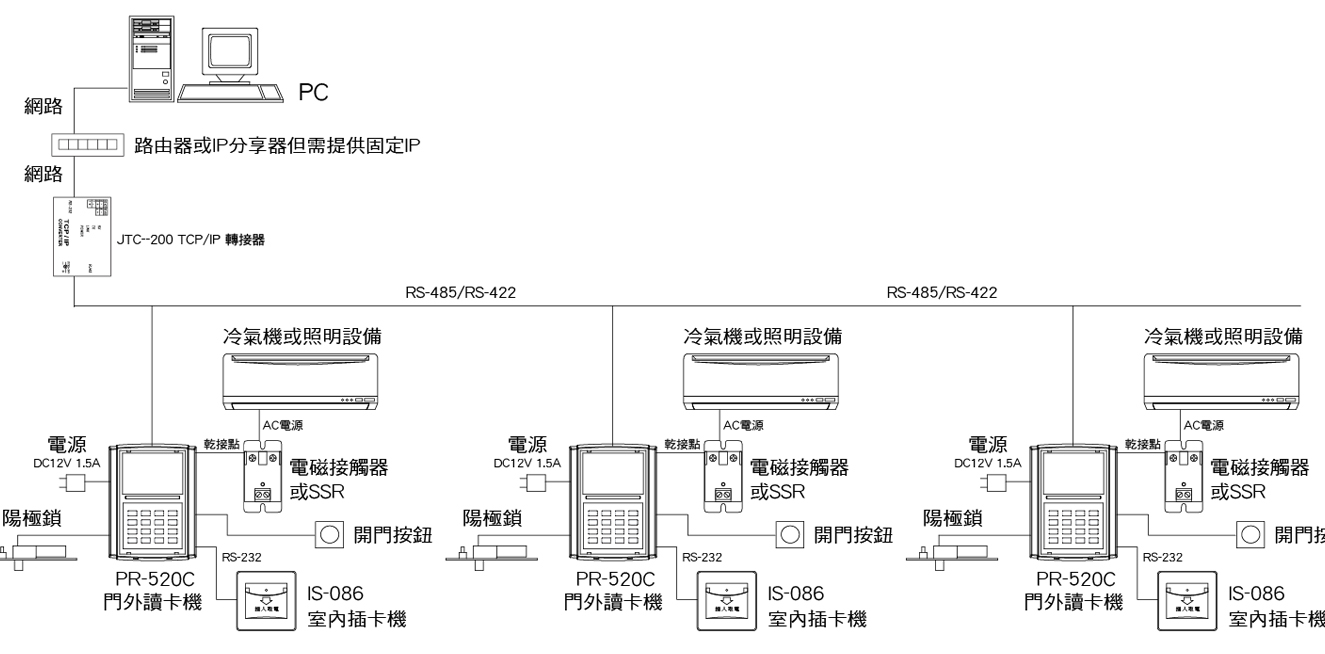

3.3.1結合門禁管制之感應式節電應用架構



3.3.2說明:

感應讀卡機可結合門禁功能門禁可於感應讀卡機感應後開啟電鎖外出時可按室內開門按鈕開門，IS-086(裝置於室內)插卡裝置於室內直接接受Mifare 儲值卡插入後，判定有值，啟動感應讀卡機節電插卡機的繼電器，觸發電磁接觸器或SSR，可啟動冷氣或照明，PR感應讀卡機搭配IS-086插卡機，會依卡片至於節電插卡機內的時間定時或計次扣除固定卡片內值，當卡片無值或抽離卡片時會啟動另一個繼電器，關閉電磁接觸器或SSR切斷冷氣或照明電源。

四、系統說明及操作 :
A:節能感應卡加值系統部份

1. 專責人員設置感應卡手動加值機乙台(PR-500M需搭配一台PC)，管理者將卡片金額及每度電的費率以加值機設定於感應卡內，記錄總加值張數及金額後，交由專責人員執行售卡工作。或是在特定地點設置自動售卡加值機(TC-300)，不需增加人力管理加值，方便使用人隨時可以隨時購買卡片、查詢餘額或是加值。
2. 使用者至售卡處購買節能感應卡，插入節電感應卡始能啟動各區域之冷氣機或電器用品，首次購買感應卡可加50元押卡金(卡片工本費)，目的希望用戶能愛惜使用，當退回卡片時可退還押金。或是在特定地點設置卡片回收機(CR-100)，自動回收卡片又可退還押卡金(只能找零錢)。
3. 在讀卡機中插入有效之感應卡，即可啟動相關的電器用品如冷氣或是電燈，讀卡機可顯示餘額及使用時間或是電度值等訊息，依用電多寡及電度費率(以量計價)或是依使用時間長短或次數來計算電費的『以時間計價』方式，扣取卡片上相對應金額。

4. 卡片金額低於一定金額時(可設定)，讀卡機將發出嗶嗶聲警告訊號，若餘額為0時，則立即斷電。
5. 選項功能-進入賒帳功能(時間可設定如3小時)，以防上課時間卡片金額用完，賒帳時間內若插入有效卡，卡片將立即扣除賒帳金額，賒帳時間到，感應卡讀卡機將命令電錶作”斷電”動作。

五、節能用電計費管理軟體

5-1. 接收資料

a.查看消費歷史資料
b.偵測讀卡機狀態



5-2. 會員資料作業

a.查詢會員資料
b.增加(或刪除)會員資料
c.修改會員資料

5-3. 密碼管理

a.新增(或刪除)密碼
b.修改密碼

5-4. 資料作業

a.消費歷史資料查詢列印 [依時間,卡號,姓名,卡機編號 ,報表可以依EXCEL ,TXT, DBF格式轉出]



5-5. 系統控管

a.硬體組成設定(含TCP/IP 固定IP位址設定)
b.設定(或刪除)卡機資料報告卡機狀態



5-6. 資料維護

a. 資料備份(非自動)
b. 資料回存
c. 資料刪除
d. 重建索引

註：以上標準功能為主，若需其他客製化服務費用另計。

六、設備明細

1.    感應式節電讀卡機
2.    人工加值卡機
3.    自動售卡加值機
4.    卡片回收機
5.    電子式電錶
6.    門外讀卡機
7.    室內插卡式Mifare讀卡機
8.    設定用鍵盤
